工作原理

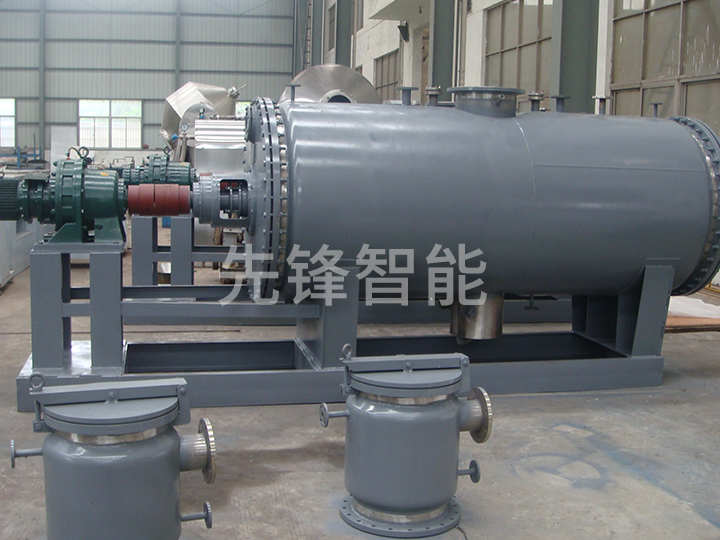

  DGBZ型电池材料卧式搅拌真空干燥机是利用物料中的水份在真空状态下沸点降低的特点来进行干燥的设备。该设备用蒸汽（热水、导热油）对夹套间接加热，水份受热蒸发并被及时抽除。在干燥机壳体内部，耙齿通过传动轴带动，耙齿端与轴线设计有一定夹角，主轴通过正向反向转动，使物料沿轴向移动以利于干燥及出料。壳体内部可加入二根或四根敲击棒，以利于物料的快速干燥粉碎。敲击棒为与壳体等长的空心厚壁不锈钢管，其在壳体内部是自由运动的，敲击棒在内部不断敲击物料，使物料不断被敲碎(物料获得更大的比表面积)来加速干燥过程，成品物料质量更佳。

设备特点
1、实心全不锈钢主轴设计。因物料在干燥过程中形态变化较为复杂，在干燥过程中物料会变得黏稠，实心轴的良好刚性能够充分保证干燥过程稳定进行。

2、筒体选用较厚钢板制作，更耐压，且保证不变形。

3、铸造不锈钢耙齿。大多厂家设计为空心管焊制耙齿，在干燥过程中容易弯曲、断裂，尤其在干燥机内部加入敲击棒后，空心管焊制耙齿故障率较高，经常出现耙齿弯曲、断裂现象。铸造不锈钢耙齿的高强度及稳定性，使内部加入敲击棒后工况极其稳定，其在实践中已得到充分证实。

4、进、出料人性化设计。进料体为快卸法兰，装料快捷方便。出料体为蜗轮蜗杆封闭式出料体结构，出料方便，操作简便，出料口底部无存料，出料时装袋方便。

5、改进的轴端密封，使泄漏降到^小。该密封型式在对密封要求很高的固体甲醇钠等产品的生产工艺中，得到了良好的验证。

6、采用可拆式螺旋板式换热器，在保证冷凝面积的同时，延长气体在冷凝器中的停留时间，以提高冷却效果。

7、冷凝器与储液罐采用了一体式设计，节省了设备安装空间。储罐采用一罐两室的设计，保证设备在不停机情况下连续工作。

技术参数

项目	型号
单位名称	DGBZ-500	DGBZ-750	DGBZ-1000	DGBZ-1500	DGBZ-2000	DGBZ-3000	DGBZ-5000
工作容积（L）	300	450	600	900	1200	1800	3000
内筒尺寸（mm）	φ600X1500	φ800X1500	φ800X2000	φ1000X2000	φ1000X2600	φ1200X2600	φ1400X3400
搅拌转速（rpm）	10-15		10		8-10		5
功率（kw）	3	4	5.5	5.5	7.5	11	15
夹层设计压力（Mpa）	≤0.3
筒内压力（Mpa）	-0.09~-0.096

简易结构图
